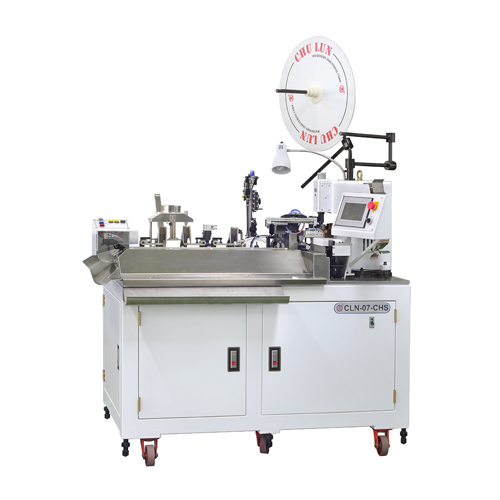

CLN-07-CHS 全自动端子压着扭线沾锡机

  • 特　　点
    • 剥皮长度变化方式，采用全萤幕电脑触控方式调整，变换剥皮长度快速又方便。
    • 采用伺服马达控制系统完成定寸、裁线、剥皮、半剥、沾锡等各相关时间动作会自动搭配调整，使精度更准确，操作更简单、性能更稳定。
    • 本机操作方式可分为：分解动作、单行程动作及自动等方式，采用面板触控方式变换，操作简单又方便。
    • 设计有检测装置，异常时能自动停机，并将检出状况显示于控制面板，方便快速排除状况以减少停机时间。
    • 端子压着位置采用面板触控方式调整端子压着的位置。
    • 端子压着高度调整采用快速微调旋钮，每格精度0.02ｍｍ，免用工具，手即可调整，精确方便。
    • 扭线方式半剥后剥皮扭线方式，不伤蕊线，使扭线达到又直又漂亮。
    • 本机沾锡角度接近90度点沾，使线径沾锡度平均（点沾深度准确）。
    • 本机夹线位置与沾锡端点可调至约10mm，以控制线材沾锡端不易弯曲，点沾位置更精确。
    • 锡面上锡屑设计有自动拨锡之功能，使沾锡处无锡屑之情形。
    • 锡面设计有自动补锡之功能，使线材沾锡之位置更加准确。
    • 设计有100组记忆功能，可缩短更换线材调整之时间。
  • 规　　格
    电　　源 AC 220V／380V 50／60 Hz 三相
    电线规格 AWG#14~24
    空气压力 0.5～０6Mpa （需使用清洁干燥空气）
    端子压着能力 2.５Ton （伺服端子机）
    速　　度 1600条／小时 （300mm长以内）依据线材实际加工方式有所增减
    裁切长度 设定长度65～5,000 mm 标准
    剥皮长度 前端 侧0～10mm；后端 侧０～20mm
    功　　能 电线定寸切断、单端剥皮、双端剥皮、单端半剥、双端半剥、单端压着、单端扭线、单端沾锡.
    检出装置 电线有无、电线接头、电线过载、端子有无、端子过载、前剥皮检测、气压低下（压力检测选配）
    本体尺寸 1,650L x 1,650W x 1,900H mm
    重　　量 约 680 Kgs
