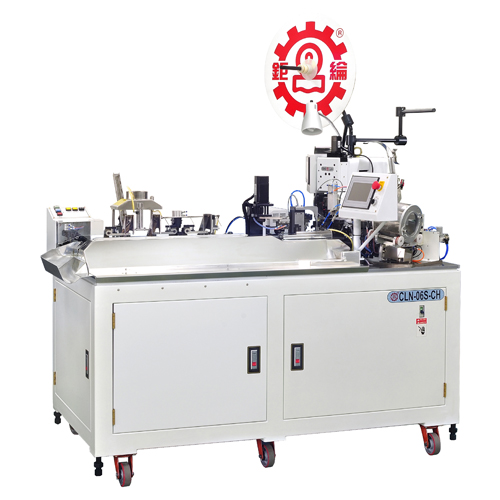

CLN-06S-CH 全自动端子压着扭线沾锡机（单头防水栓）

  • 特　　点
    • 单头全自动穿入防水栓扭线沾锡机。
    • 剥皮长度变化方式，采用全萤幕电脑触控方式调整，变换剥皮长度快速又方便。
    • 采用伺服马达控制系统完成定寸、裁线、剥皮、半剥、沾锡等各相关时间动作会自动搭配调整，使精度更准确，操作更简单、性能更稳定。
    • 设计有检测装置，异常时能自动停机，并将检出状况显示于控制面板，方便快速排除状况以减少停机时间。
    • 端子压着位置采用面板触控方式调整端子压着的位置。
    • 端子压着高度调整采用快速微调旋钮，每格精度0.02ｍｍ，免用工用手即可调整，精确方便。
    • 设计有冲模压力传感器（选配），设定画面可看出冲模检测上下限及所测出之数值，此功能设定后，起动运转时会自动判定参数为上限及下限之数值依据。
    • 扭线方式采用三个夹爪旋转方式，利用马达带动旋转，并可调整旋转速度来改变扭线之紧度，使扭线达到又直又漂亮。
    • 本机沾锡角度接近90度点沾，使线径沾锡度平均（点沾深度准确）。
    • 本机夹线位置与沾锡端点可调至约10MM，以控制线材沾锡端不易弯曲，点沾位置更精确。
    • 锡面上锡屑设计有自动拨锡之功能，使沾锡处无锡屑之情形。
    • 锡面设计有自动补锡之功能，使线材沾锡之位置更加准确。
    • 设计有送线枪管再前进，使送线稳定。
    • 设计有100组记忆功能，可缩短更换线材调整之时间。
  • 规　　格
    电　　源 AC 220V／380V　50／60 Hz 三相
    电线规格 AWG#14～24，0.3mm²～3mm²（PVC最大OD：４mm）
    空气压力 0.5～０6Mpa　（需使用清洁干燥空气）
    端子压着能力 2.5 Ton　（伺服端子机）
    速　　度 2000条／小时 （300mm长以内）
    裁切长度 设定总长60～5,000 mm 标准
    剥皮长度 NO.1 侧0mm～７mm；NO.2 侧０mm～15mm
    功　　能 电线定寸切断、单端剥皮、双端剥皮、单端半剥、双端半剥、单端压着、单端镀锡、单头穿防水栓压着另端扭线镀锡
    检出装置 电线有无、电线接头、冲模压力传感器（选配）、端子有无、端子过载、气压低下、剥皮检测，防水栓有无，防水栓穿入有无
    本体尺寸 1,800L x 1,400W x 1,900H mm
    重　　量 约 620 Kgs
