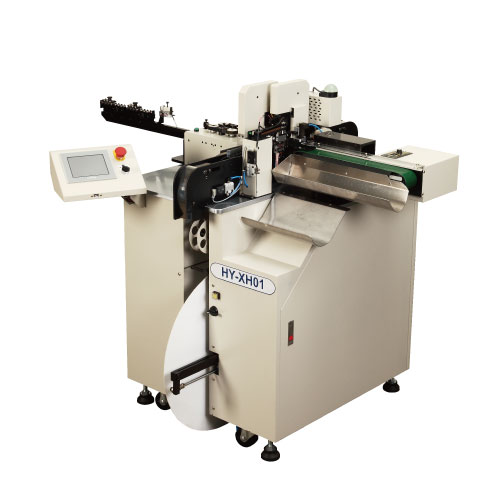

全自動高速端子壓著機, HY-XH01
HY-XH01
自動端子壓著機
產品名稱

全自動高速端子壓著機

特　　點
  • 本機操作方式：分解動作以及自動等方式，採全螢幕電腦觸控方式，操作簡易。
  • 剝皮長度及端子壓著位置及深度調整，採用面板觸控方式調整，變換設定速度快。
  • 採用步進伺服馬達控制，且能自動搭配定寸送線、切斷、剝皮、壓著端子等相關動作。
  • 設計外部USB儲存裝置，防止機台故障造成資料遺失。
  • 具有定時啟動功能，更能提高生產效率。
  • 設計有檢出裝置，異常時能自動停機，並將檢出狀況顯示於控制面板，方便迅速排除狀況，減短停機時間。
  • 打端設計小型化卡式模，加快壓模更換時間。
  • 人機介面採用活動式設計，操作上更加方便。
  • 外部設計手動送線按鈕，方便使用者配置線材。
  • 內部紀錄前一次成功運作紀錄，可讓使用者回復上一次執行資料。
規　　格
電　　源 AC 220V 50∕60 HZ 單相
線材規格 AWG# 22~30（視線材而定）
空氣壓力 5~6 kg/cm² G（需使用清潔乾燥空氣）
端子壓著能力 1.5 噸
速　　度 約6000條∕小時（300長以內）
切斷長度 PVC長 60~9,999 mm　標準
切斷精度 0.5 mm以下
剝皮長度 NO.1、NO.2側 0~7 mm
剝皮深度 100步 1 mm（1步＝0.01 mm）
功 　　能 電線尺寸切斷、單端剝皮、雙端剝皮、單端半剝、雙端半剝、單端壓著、雙端壓著、手動送線
操作方式 分解動作及自動
檢出裝置 沖模壓力檢測、送料盤檢測、氣壓低下、電線有無
端子形式 橫式端子
本體尺寸 820 L×780 W×110 H mm
重　　量 約 390 Kgs
