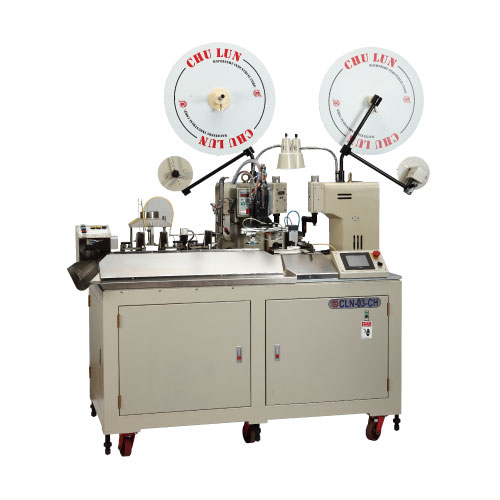

全自動端子壓著扭線沾錫機, CLN-03-CH
CLN-03-CH
自動端子壓著機
產品名稱

全自動端子壓著扭線沾錫機

特　　點
  • 剝皮長度變化方式，採用全螢幕電腦觸控方式調整，變換剝皮長度快速又方便。
  • 採用伺服馬達控制定寸送線、剝皮、沾錫等動作各相關時間動作會自動搭配調整。
  • 端子壓著位置調整採用面板觸控調整快速又方便。
  • 拉力調整採用快速微調旋鈕（每格精度0.02 mm）免用工具用手即可調整精確方便。
  • 本機操作方式可分為：分解動作、單行程動作及自動等方式，採用面板觸控方式變換，操作簡單又方便。
  • 生產線材範圍可從AWG# 24~32，極具廣泛使用性。
  • 扭線方式採用三個夾爪旋轉方式，利用馬達帶動旋轉，並可調整旋轉速度來改變扭線之緊度，使扭線達到又直又漂亮。
  • 本機沾錫角度接近90度點沾，使線徑沾錫度平均（點沾深度準確）。
  • 本機以快速微調鈕旋轉方式調整點沾之深度，並也可調整小錫杯升起高度，使點沾深度達到更準確。
  • 本機夾線位置與沾錫端點可調至約5 mm，以控制線材沾錫端不易彎曲，點沾位置更精準。
  • 沾錫時小錫杯會自動升起，錫面上錫屑並設計有自動撥除乾淨之功能，使沾錫處無錫屑之情形。
  • 設計有送線槍管再前進，才送線功能，送線穩定。
規　　格
電　　源 AC 220 / 380V 50∕60 HZ 三相
線材規格 AWG# 24~32（標準）
空氣壓力 5~6 kg/cm² G（需使用清潔乾燥空氣）
端子壓著能力 1.8 噸（數控式連續端子壓著機）
速　　度 3000條∕小時（300長以內）
切斷長度 PVC長度 38~9,999 mm　標準
切斷精度 變動範圍1 mm＋切斷長度×0.2 %以下
剝皮長度 NO.1、NO.2側 0~4 mm
剝皮深度 100步 2 mm（1步＝0.02 mm）
功　　能 單端壓著、雙端壓著、單端扭線、單端沾錫、電線尺寸切斷、單端剝皮、雙端剝皮、單端半剝、雙端半剝
檢出裝置 電線有無、電線過載、電線接頭、剝皮不良、沖模不良、端子有無、端子過載、氣壓低下
本體尺寸 1,640 L×1,400 W×1,900 H mm
重　　量 約 630 Kgs
