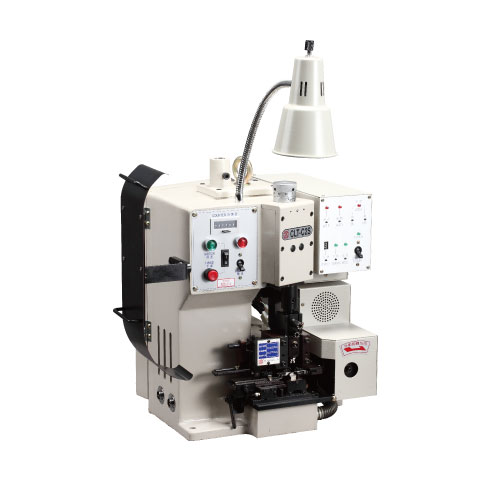

連續剝皮打端機, CLT-C2S
CLT-C2S
端子機
產品名稱

連續剝皮打端機

特　　點
  • 本機種是以電線剝皮及端子壓著的連貫作業為主。其設計特點是卡式模座以及剝皮部為各別構造而能夠使機台之連結動作達到連貫。
  • 本機剝皮部採用步進馬達驅動，使用時馬達能瞬間啟動達到省電與高效率的機器。
  • 本機剝皮部設計有自動、寸動及自動回位等功能。
  • 本機設計可調整待機時間，可視線材及端子之需求來調整，端子鉚合完成之後，剝皮座回位之時間。
  • 使用凸輪方式完成剝皮及切深度，穩定性高。使產品達到精準。
  • 剝皮屑特別設計有退料及吸取而易排除等裝置。
  • 鉚合端子高度調整，免鬆螺絲，可由機台上方以微調旋轉方式調整，調整精度每格0.02mm。
規　　格
電　　源 AC 110 / 220V 50∕60 HZ 單相
馬　　達 AC 110∕220V 90W（端子機）、AC 110∕220V 40W（剝皮部）
作業能力 電線的剝皮以及端子壓著的連貫作業
控制方式 全自動剝皮打端子以及單獨剝皮兩種方式（剝皮部）
作業時間 自由調整
體　　積 400 L×440 W×520 H mm
重　　量

105 Kgs（端子機75 kgs，剝皮部及模具30 kgs）

端子機規格

壓　　力 1.2 噸
衝　　程 30 mm
離 合 器 滾輪式

剝皮部份

電線規格 UL 1007　AWG# 18~32
剝皮長度 2~6 m/m

剝皮屑處理裝置

空氣壓力 5~6 kgf/cm²（清淨空氣乾燥機）
